LAN (Local Area Network) merupakan jaringan komputer yang hanya meliputi wilayah kecil seperti jaringan komputer sekolah, gedung, dalam rumah atau yang lebh kecil. Pada jaringan LAN kita tidak memerlukan jalur telekomunikasi yang disewa dari operator telkomunikasi dan yang mengelola media komunikasi adalah pemilik LAN itu sendiri.
Untuk membangun jaringan LAN diperlukan beberapa peralatan diantaranya yaitu router, switch, ethernet card, kabel UTP. Tetapi sebelum anda membuat jaringan yang sesungguhnya, lebih baik melakukan simulasinya terlebih dahulu. Cisco Packet Tracer merupakan sebuah software yang digunakan untuk melakukan simulasi jaringan.
Berikut ini langkah-langkah membuat simulasi jaringan LAN di Cisco Packet Tracer :1. Siapkan 6 buah PC
2. Kemudian siapkan 1 buah server
3. Lalu 1 buah switch

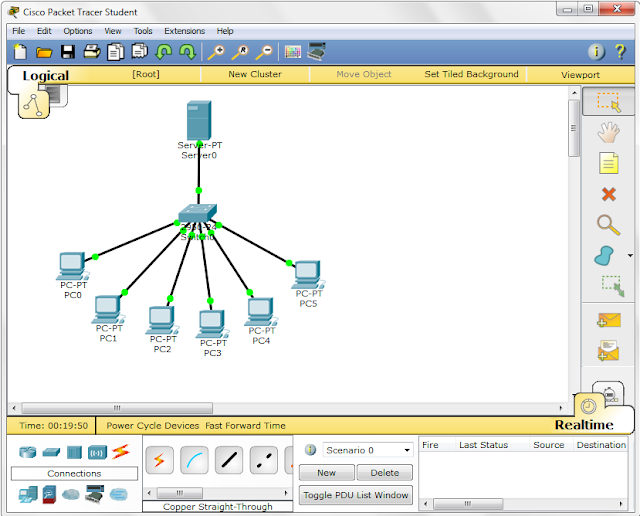

4. Selanjutnya kita hubungkan semuanya menggunakan kabel Staright-Through. Kenapa memakai kabel Straight-Through? Karena semua perangkat yang digunakan adalah perangkat yang tidak sejenis
5. Setelah selesai dihubungkan, berikutnya kita lakukan setting IP address pada masing-masing PC. Klik Server lalu masuk tab Desktop -> IP Confifguration, kemudian masukkan IP (misal 192.168.43.2) dan Default Gateway 225.225.255.0
6. Masih pada server, selanjutnya buka tab Service -> DHCP. Pada kolom Deafult Gateway isikan 192.168.43.200 lalu pada Service pilih ON, kemudian klik ADD
7. Berikutnya kita lakukan setting IP otomatis pada masing-masing PC. Klik PC lalu masuk tab Desktop -> IP Confifguration, kemudian pilih DHCP. Jika berhasil maka akan muncul notifikasi 'DHCP request successful' dan lakukan cara ini ke semua PC.
8. Langkah terakhir untuk memastikan apakah semua PC sudah benar-benar terhubung yaitu dengan melakukan PING. Klik pada salah satu PC, masuk tab Desktop -> Command Prompt kemudian ketik PING 192.168.43.4 lalu tekan enter. Jika berhasil maka akan muncul teks "Reply from............" seperti gambar dibawah ini
